TUTORIAL AUTOCAD MEMBUAT PONDASI BANGUNAN

Berikut terlampir Video Tutorial Cara Membuat Pondasi Bangunan dengan AutoCAD:

Semoga Bermanfaat!!!

Read More

TUTORIAL AUTOCAD MEMBUAT LAYOUT PINTU

Dalam proses pembuatan denah rumah / floor plan, terdapat salah satu komponen penting, yaitu Pintu. Nah bagaimana cara membuat gambar pintu di Autocad???

Pertama-tama pastikan kalian telah memahami cara menggunakan Commands dalam Draw Tools seperti Line / Polyline, Rectangle, dan Arch. Untuk Modify Tools kita harus memahami cara menggunakan perintah Rotate dan Mirror. Jika kalian sudah memahami cara menggunakan commands tersebut akan mempermudah dalam proses pembuatan gambar Pintu di Autocad. Bagi yang belum memahami silahkan bisa di cek di postingan-postingan sebelumnya mengenai bagaimana cara menggunakan Commands tersebut .

Langkah awalnya adalah membuat kusen dengan menggunakan perintah Polyline, untuk dimensi atau ukurannya bisa dilihat di gambar dibawah ini:

Jika sudah selanjutnya buatlah garis bantu dengan menggunakan command Line seperti gambar dibawah ini:

Kemudian gunakan command Mirror pada object Kusen tersebut seperti gambar berikut ini:

Selanjutnya kita akan membuat daun pintu dengan menggunakan command Rectangle seperti berikut ini:

Jika sudah gunakan command Rotate, untuk memutar 90° pada object daun pintu tersebut seperti langkah berikut ini:

Langkah terakhir adalah membuat garis lengkung antara daun pintu dan kusen dengan menggunakan command Arch, masuk ke menu Draw => Arch => (Start, End, Radius):



Klik titik pertama

Klik titik kedua

Jika sudah masukan nilai 810 <enter> spserti gambar berikut:

Nah jika kalian telah mengikuti langkah-langkah tersebut dengan benar, gambar Layout Pintu akan tampak seperti gambar berikut ini:

Gambar Layout Pintu

Berikut terlampir contoh Video Tutorial Cara Membuat Layout Pintu dengan AutoCAD:

Semoga Bermanfaat!!!

Read More

TUTORIAL SKETCHUP MEMBUAT RUMAH MINIMALIS

Berikut terlampir Video Tutorial Membuat Rumah Minimalis dengan Sketchup:

Part I:

Part II:

Part III:

Part IV:

Semoga Bermanfaat!!!

Read More

TUTORIAL AUTOCAD CARA MEMBUAT GEAR 2D

Bagaimana cara membuat Gear 2 Dimensi di Autocad??? Apa saja perintah yang digunakan???

Mungkin ini yang ada di benak anda saat memikirkan bagaimana cara membuat Gear di Autocad.

Sebenarnya membuat Gear di Autocad cukup mudah bagi kalian yang memahami cara menggunakan perintah Array khususnya. Nah dalam pembuatan gambar Gear di Autocad kita akan menggunakan beberapa perintah dasar seperti Circle, Line, Arch, Array, Trim, Rotate dan Move. Seperti apa cara pembuatannya? Ikuti langkah-langkah berikut ini:

Pertama-tama buatlah beberapa objek lingkaran seperti gambar dibawah ini:

Jika sudah selanjutnya kita akan membuat mata Gir nya dengan menggunakan perintah Array. Ketik AR <enter> (*untuk Versi Autocad terbaru bisa ketik Arrayclassic <enter>), kemudian akan muncul Dialogue Box, Selanjutnya ikuti langkah sesuai gambar dibawah ini:

Untuk center point nya adalah center point lingkaran besar seperti gambar berikut:

Untuk select object, pilih object lingkaran kecil. Jika sudah gambar akan menjadi seperti dibawah ini:

Selanjutnya kita akan membuat mata Gir dengan menghilangkan beberapa garis dengan menggunakan perintah Trim. Ketik Trim <enter> <enter>, kemudian klik garis-garis yang akan dihilangkan seperti gambar dibawah ini:

Jika sudah maka terbentuklah sebuar gir lengkap dengan mata girnya. Kemudian buatlah sebuah garis bantu, lalu rotate sejauh 20° seperti langkah berikut ini:

Selanjutnya kita buat garis lengkung dengan menggunakan perintah Arch, ikuti langkah berikut ini:

Kemudian lakukan Mirror pada garis lengkung tersebut:

Jika sudah, hapuslah garis-garis yang tidak diperlukan dengan menggunakan perintah Trim. Hasilnya akan menjadi seperti dibawah ini:

Kemudian lakukan array pada object berikut ini:

Array object tersebut menjadi 5 Object seperti gambar dibawah ini:

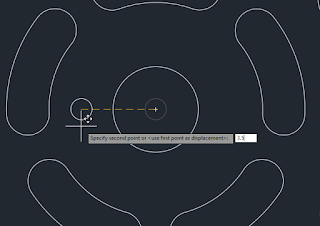

Jika sudah buatlah sebuah lingkaran kecil dengan diameter 0.5, lalu Move kearah kiri sejauh 3.5, selanjutnya rotate lingkaran tersebut sejauh 17.5°, dan langkah terakhir lakukan array pada lingkaran kecil tersebut.

Jika kalian sudah mengikuti langkah-langkah diatas, maka akan terbentuk object Gear seperti gambar dibawah ini:

Berikut terlampir video tutorial cara membuat gear 2D di AutoCAD

Semoga Bermanfaat !!!

Read More

TUTORIAL AUTOCAD: CARA MEMBUAT REVISION CLOUD (AWAN)

Apa itu Revision Cloud? Dan apa fungsinya? Revision Cloud adalah sebuah perintah yang berfungsi untuk membuat Could Mark / tanda Awan. Perintah ini biasa digunakan untuk menandai suatu objek atau pun yang lainnya.

Bagaimana cara menggunakannya? Cara penggunaanya cukup mudah, disini kita diharuskan membuat object terlebih dahulu, entah kotak, lingkaran, segitiga dll. Selanjutnya baru kita gunakan perintah Revision Cloud. Bisa dikatakan perintah Revision Cloud berfungsi untuk mengubah suatu object menjadi Tanda Awan / Cloud Mark. Berikut langkah-langkah menggunakan perintah Revision Cloud:

Pertama-tama buatlah sebuah objek bebas (disini saya akan membuat object kotak dengan perintah Rectangle dan Circle) seperti gambar dibawah ini:

Selanjutnya pilih ikon perintah Revision Cloud atau kalian bisa ketik Revcloud <enter> seperti gambar dibawah ini:

Lalu ketik A <enter>, kemudian masukan nilai 100 <enter>, masukan lagi 100 <enter>, lalu ketik O <enter> kemudian klik Object <enter>. Jika berhasil maka hasilnya akan seperti gambar dibawah ini:

Berikut terlampir contoh video tutorial cara membuat Revision Cloud di Autocad:

Semoga Bermanfaat !!!

Read More

TUTORIAL AUTOCAD: MEMBUAT ARSIRAN (HATCH)

Apa itu Hatch??? Hatch merupakan sebuah perintah di Autocad yang berfungsi untuk membuat arsiran.

Nah seperti apa cara menggunakan perintah Hatch, ikuti langkah-langkah berikut ini:

Pertama-tama pastikan kalian telah memahami bagaimana cara menggunakan perintah Rectangle dan Offset. Jika kalian belum memahami silahkan cek pada postingan-postingan sebelumnya tentang bagaimana cara menggunakan perintah Rectangle dan Offset.

Oke lanjut ya… langkah pertama buatlah sebuah object kotak dengan menggunakan perintah Rectangle seperti gambar dibawah ini:

Selanjutnya kita akan menggunakan perintah offset, disini kita akan memperkecil object kotak tersebut. Offset lah kotak tersebut dengan nilai 20, seperti gambar dibawah ini:

Jika sudah , selanjutnya kita akan mulai memberikan Hatch / arsiran pada objek tersebut. Disini kita akan memberikan hatch pada objek kotak kecil ya. Ketik Hatch <enter> , lalu akan muncul Hatch Dialogue Box seperti gambar dibawah ini:

Kemudian untuk memilih objek hatch yang kalian inginkan silahkan pilih kotak disebelah pattern (kotak titik tiga), lalu akan muncul pilihan pattern Hatch seperti berikut ini:

Lalu kalian bisa memilih pattern hatch yang kalian ingin gunakan. Kalian jaga bisa memilih elbih banyak pattern lagi pada pilihan ISO Predifined



Selanjutnya pad tab Scale, masukan nilai 100, kemudian pilih Add select object, dan klik kotak kecil lalu OK seperti gambar dibawah ini:

Kalian juga bisa mengatur angle / sudut dari hatch tersebut dengan memasukan nilai berapa derajat hatch tersebut akan di rotate.

Jika kalian telah mengikuti langkah-langkah diatas dengan benar, maka hasil akhirnya akan seperti dibawah ini (saya menggunakan pattern hatch Gravel):

Berikut terlampir contoh video tutorial cara membuat arsiran (Hatch) di Autocad:

Semoga Bermanfaat !!!

Read More

TUTORIAL AUTOCAD: MEMBUAT LEADER (PANAH)

Apa itu Leader? Bagaimana cara menggunakan perintah Leader di Autocad??

Leader merupakan sebuah perintah di Autocad yang berfungsi untuk membuat Panah / anak panah.

Perintah ini sangat berguna dalam proses pembuatan Detail Drawing. Nah cara menggunakannya pun cukup mudah. Ikuti langkah-langkah berikut ini:

Pertama-tama ketik LE <enter> kemudian klik area kerja di Autocad. Kemudian ketik 0.5<225 <enter> seperti pada gambar dibawah ini:

Selanjutnya arahkan kursor kearah kiri lalu ketik 0.5 <enter> seperti pada gambar dibawah ini:

Kalian juga bisa mengedit Leader tersebut di properties, caranya ketik MO <enter>, lalu akan muncul Dialog Box seperti dibawah ini:

Kalian bisa mengubah warna, ukuran panah, bentuk panah dll.

Berikut contoh leader yang sudah disesuaikan warna dan bentuk panahnya:

Berikut terlampir video tutorial cara membuat leader (panah) di Autocad

Semoga Bermanfaat !!!

Read More

TUTORIAL AUTOCAD: CARA MENAMBAHKAN DIMENSI PADA GAMBAR

Berikut terlampir video tutorial cara menambahkan dimensi pada gambar di Autocad

Semoga Bermanfaat !!!

Read More

TUTORIAL AUTOCAD: MEMBUAT TEXT & SIMBOL

Bagaimana sih cara membuat Text di Autocad??? Terus bisa pake symbol juga gak sih???

Jawabannya mudah caranya untuk membuat text di Autocad, dan bisa juga pake Simbol. Nah seperti apa sih caranya, ikuti langkah-langkah berikut ini:

Pertama-tama kita bisa membuat text dengan perintah SinglelineText ataupun Multiline Text. Nah bedanya apa sih??? Sebenarnya sih perbedaan mencoloknya dari segi fitur editing Textnya, klo di perintah Multiline Text Menu-menu editingnya cukup lengkap, dan kita ga perlu masuk ke printah Property untuk mengeditnya, cukup meng-klik Textnya 2x, kemudian akan muncul Menu Editing Textnya. Nah langsung aja coba kita praktekan bagaimana cara menggunakan perintah Multiline Text.

Kalian bisa klik icon Multiline Text pada Draw Tools Bar, atau bisa ketik Mtext <enter>, klik area kerja (2x diarea yang berbeda sperti saat mebuat Free Rectangle) sperti gambar dibawah ini:

lalu akan muncul kotak dialog seperti dibawah ini:

Kalian bisa membuat text bebas lalu mengatur jenis font, warna, tinggi font, jarak antar huruf, dll sperti dibawah ini:

Note:

1. Jenis Font
2. Tinggi Font
3. Justification
4. Jarak antar Huruf
5. Warna Font

Nah untuk menambahkan symbol, kalian bisa klik ikon panah kebawah di area pojok kanan atas, kemudian pilih symbol, lalu akan muncul beberapa pilihan symbol yang bisa kalian pilih seperti gambar dibawah ini:

Untuk bagian yang di tandai kotak merah merupakan shortcut dari symbol-simbol tersebut. Jika kalian ketik shortcut tersebut makan otomatis akan muncul simbolnya, kalian bisa mencobanya.

Nah jika sudah, maka hasilnya akan menjadi seperti gambar dibawah ini:

Berikut terlampir tutorial Autocad cara membuat Text dan Simbol

Semoga Bermanfaat !!!
